近期，石油化工多相分离与安全技术团队在生物科技领域一区TOP期刊《Bioresource Technology》（IF = 9.0）上发表题为《Fabrication of bioinspired coral reef-like superhydrophobic coating via interfacial polymerization: Towards all-weather high-viscosity oil remediation and de-icing performance》的研究成果。米博体育(中国)官方网站
2024级化学工程与技术专业博士研究生王迎迎为第一作者，米博体育(中国)官方网站
高助威副教授为论文通讯作者。

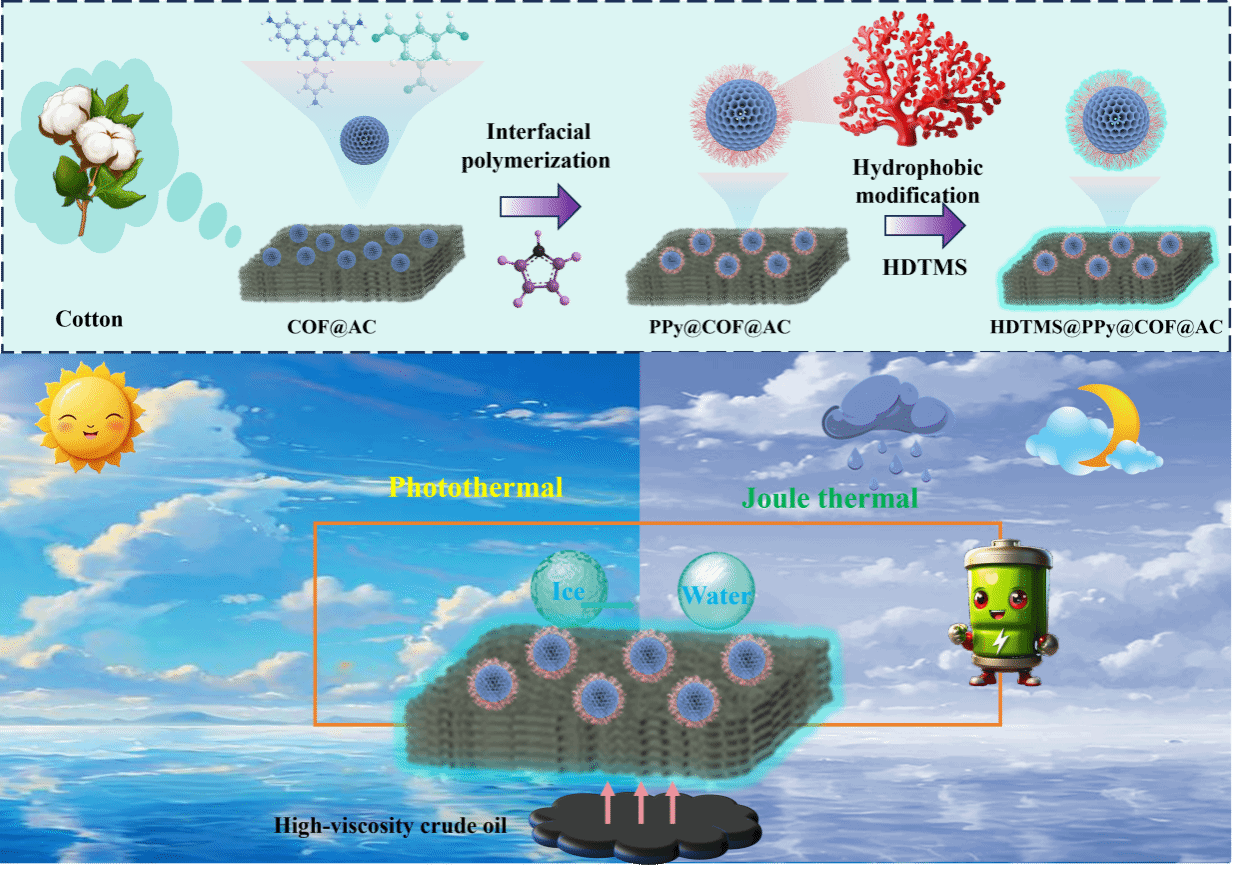

高粘度原油泄漏与寒冷环境结冰是能源与环境领域长期面临的严峻挑战。传统处理技术普遍存在效率低、能耗高、依赖特定天气条件及易造成二次污染等瓶颈。针对上述难题，本课题组提出了一种创新的仿生界面聚合策略，成功构筑了具有珊瑚礁状微纳结构的多功能超疏水涂层（HDTMS@PPy@COF@AC）。该材料通过巧妙的组分设计，实现了共价有机框架（COF）的高导热性、聚吡咯（PPy）的高效光热/电热转换能力与十六甲基二硅氧烷（HDTMS）的低表面能特性的有机融合。研究显示，该涂层具备卓越的超疏水性，水接触角高达152.7°，并对多种油类及有机溶剂展现出优异的吸附能力（10.2-24.8 g/g）和超高的油水分离效率（>99.76%）。其光热-电热双模驱动特性尤为突出：在1.0 kW/m⟡模拟太阳光下，表面温度3分钟内可升至80.8°C；仅施加9V低电压，40秒内即能快速升温至119.2°C，可有效降低高粘度原油的黏度，实现快速吸附与回收。更为重要的是，本研究提出了低能耗协同驱动策略：在0.5 kW/m⟡光照与4.5V电压的协同作用下，材料即可在120秒内高效修复高粘度原油，并在60秒内完成快速除冰，显著提升了能源利用效率。该工作通过仿生结构设计与多功能协同，为开发下一代全天候、自适应、低能耗的海洋溢油处理与表面除冰材料提供了全新的思路与切实可行的解决方案。
该项工作得到了国家自然科学基金（12202127）和海南省自然科学基金（ZDYF2025GXJS200，ZDYF2024GXJS200，323MS009）资助。
文章链接：//doi.org/10.1016/j.cej.2025.171414.
撰稿：高助威
初审：李诗琪
终审：潘福生
